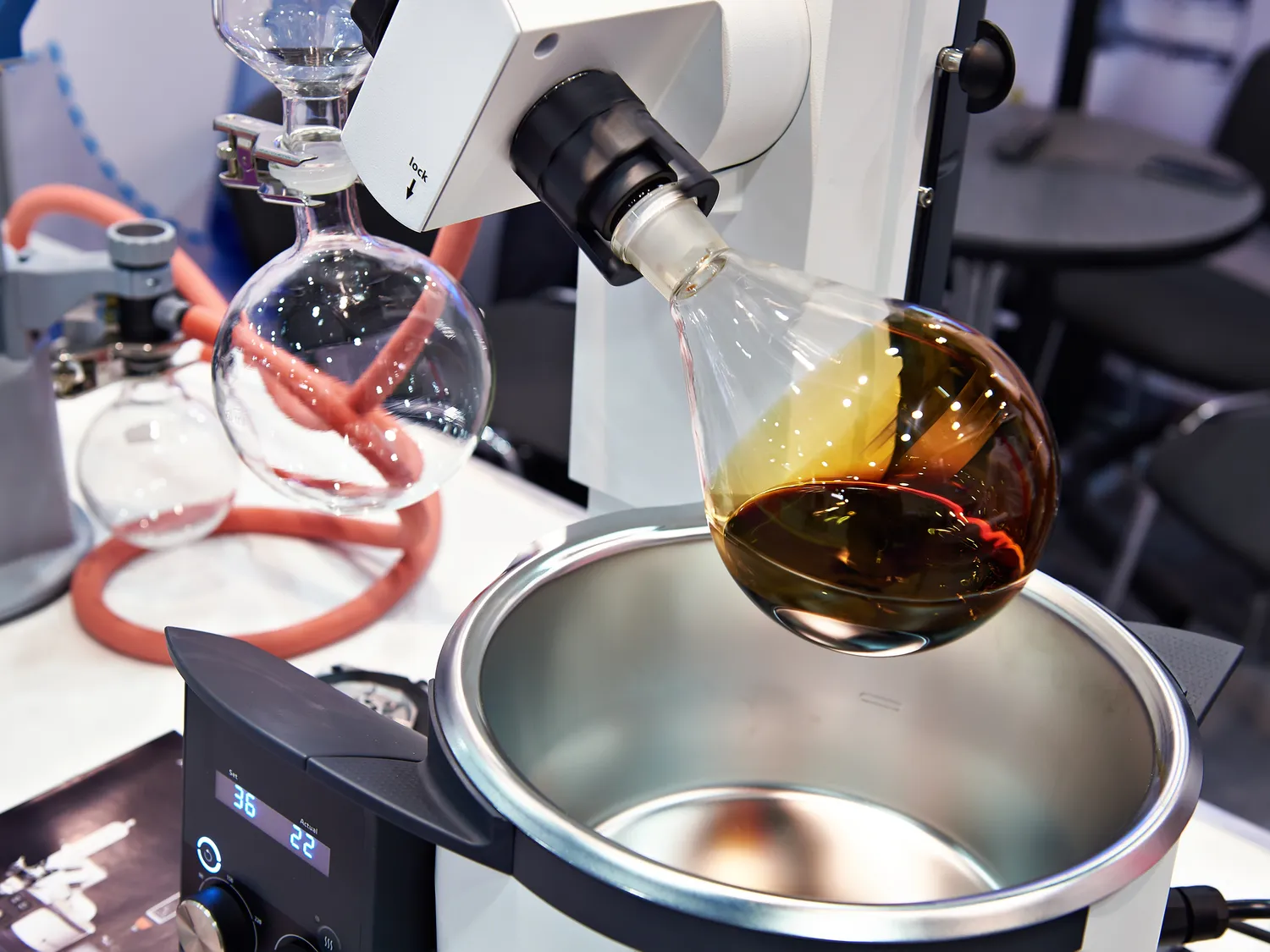

Wyparki próżniowe zasada działania

Wyparki próżniowe stanowią kluczowy element wielu nowoczesnych procesów technologicznych, od produkcji półprzewodników po zaawansowane powłoki ochronne. Zrozumienie ich zasad działania jest niezbędne dla inżynierów, techników oraz każdego, kto interesuje się innowacjami w dziedzinie inżynierii materiałowej. Urządzenia te umożliwiają precyzyjne osadzanie cienkich warstw materiałów na podłożach w warunkach obniżonego ciśnienia, co pozwala na uzyskanie unikalnych właściwości fizycznych i chemicznych finalnych produktów. Mechanizm ten opiera się na kontrolowanym procesie fizycznym, który wymaga głębokiego zrozumienia zjawisk zachodzących w próżni.

Podstawą działania wyparki próżniowej jest stworzenie środowiska o bardzo niskim ciśnieniu. W takich warunkach cząsteczki materiału źródłowego mogą swobodnie przemieszczać się do podłoża bez ryzyka kolizji z cząsteczkami gazu. Proces ten zazwyczaj polega na odparowaniu lub rozpyleniu materiału, który następnie kondensuje na powierzchni podłoża, tworząc jednolitą, cienką warstwę. Kontrola nad parametrami procesu, takimi jak ciśnienie, temperatura podłoża, szybkość osadzania oraz skład chemiczny atmosfery roboczej, pozwala na uzyskanie warstw o ściśle określonej grubości, strukturze krystalicznej i składzie. To właśnie precyzja i powtarzalność czynią wyparki próżniowe niezastąpionymi w wielu zaawansowanych zastosowaniach przemysłowych i badawczych.

W niniejszym artykule zgłębimy mechanizmy stojące za tymi fascynującymi urządzeniami. Przyjrzymy się różnym technikom osadzania, kluczowym komponentom systemu próżniowego oraz czynnikom wpływającym na jakość powstających warstw. Zapoznamy się również z szerokim spektrum zastosowań wyparek próżniowych, które kształtują współczesny świat technologii. Zrozumienie tego, jak działają wyparki próżniowe, otwiera drzwi do innowacji i optymalizacji procesów produkcyjnych, a także do tworzenia nowych materiałów o pożądanych właściwościach.

Mechanizm działania wyparki próżniowej i kluczowe etapy procesu

Zasada działania wyparki próżniowej opiera się na fundamentalnym zjawisku fizycznym jakim jest sublimacja lub odparowanie materiału źródłowego w warunkach obniżonego ciśnienia. Proces ten rozpoczyna się od stworzenia odpowiednio wysokiej próżni w komorze roboczej. Próżnia ta jest zazwyczaj osiągana za pomocą systemu pomp próżniowych, które usuwają cząsteczki powietrza i innych gazów do poziomu umożliwiającego swobodne przemieszczanie się atomów lub cząsteczek osadzanego materiału. Im niższe ciśnienie, tym mniejsze prawdopodobieństwo kolizji pomiędzy cząsteczkami materiału źródłowego a cząsteczkami gazu resztkowego, co przekłada się na większą jednorodność i czystość osadzanej warstwy.

Następnie, materiał źródłowy, który może być w postaci stałej (np. płytka, proszek) lub ciekłej, jest poddawany działaniu energii kinetycznej. Metoda dostarczania tej energii definiuje konkretny typ techniki osadzania. W przypadku odparowania termicznego, materiał jest podgrzewany do temperatury, w której zaczyna intensywnie parować. W przypadku rozpylania katodowego, materiał źródłowy stanowi anodę, która jest bombardowana jonami gazu roboczego (np. argonu). Energia kinetyczna tych jonów powoduje wyrzucanie atomów z powierzchni materiału źródłowego, które następnie przemieszczają się w kierunku podłoża. Inne techniki, takie jak rozpylanie jonowe czy osadzanie z wiązki elektronów, wykorzystują inne mechanizmy dostarczania energii, ale cel pozostaje ten sam – uwolnienie atomów materiału do fazy gazowej.

Po uwolnieniu, atomy lub cząsteczki materiału źródłowego przemieszczają się w przestrzeni komory próżniowej. Ich trajektoria jest w dużej mierze liniowa, dopóki nie napotkają na swojej drodze podłoża. Podłoże, zazwyczaj umieszczone naprzeciwko materiału źródłowego, jest często podgrzewane, aby zwiększyć energię kinetyczną osadzanych atomów, co sprzyja lepszemu przyleganiu i tworzeniu gęstszej, bardziej uporządkowanej struktury warstwy. Proces kondensacji polega na tym, że atomy tracą energię i przechodzą ze stanu gazowego do stałego, tworząc cienką warstwę na powierzchni podłoża. Kontrola nad parametrami takimi jak szybkość osadzania, temperatura podłoża, ciśnienie w komorze oraz skład atmosfery gazowej pozwala na precyzyjne sterowanie właściwościami fizycznymi, chemicznymi i strukturalnymi osadzanej warstwy.

Zrozumienie istoty działania wyparki próżniowej w praktyce inżynierskiej

W praktyce inżynierskiej, zrozumienie istoty działania wyparki próżniowej jest kluczowe dla optymalizacji procesów produkcyjnych i badawczych. Każdy etap procesu, od przygotowania komory po finalną obróbkę warstwy, wymaga szczegółowej kontroli. Komora robocza wyparki próżniowej musi być wykonana z materiałów odpornych na wysokie temperatury i korozję, a jej konstrukcja musi zapewniać szczelność, aby utrzymać wymagane niskie ciśnienie. System pomp próżniowych, zazwyczaj składający się z pomp wstępnych (np. łopatkowych) i pomp głównych (np. turbomolekularnych lub dyfuzyjnych), jest sercem urządzenia, odpowiedzialnym za usuwanie gazów.

Materiały źródłowe, znane również jako „targety” w przypadku technik rozpylania, muszą być odpowiednio przygotowane. Ich czystość, jednorodność i geometria mają bezpośredni wpływ na jakość osadzanej warstwy. Podłoża, na których odbywa się proces osadzania, mogą być wykonane z różnorodnych materiałów, takich jak szkło, ceramika, metale czy polimery, a ich powierzchnia musi być starannie oczyszczona, aby zapewnić dobre przyleganie warstwy. Systemy grzewcze do podłoży pozwalają na kontrolę temperatury, co ma znaczący wpływ na kinetykę procesów dyfuzyjnych i krystalizację osadzanej warstwy.

Wśród najważniejszych parametrów procesu, które inżynierowie muszą kontrolować, znajdują się:

• Ciśnienie robocze w komorze próżniowej.
• Temperatura podłoża podczas osadzania.
• Moc dostarczana do materiału źródłowego (np. moc wiązki elektronów, moc prądu rozpylania).
• Skład atmosfery gazowej w komorze (jeśli jest używana, np. gaz reaktywny do osadzania związków).
• Czas trwania procesu, który bezpośrednio wpływa na grubość warstwy.
• Odległość między materiałem źródłowym a podłożem.

Precyzyjne monitorowanie i regulacja tych parametrów, często przy użyciu zaawansowanych systemów sterowania i czujników, pozwala na uzyskanie powtarzalnych i wysokiej jakości wyników. Zrozumienie zależności między tymi parametrami a właściwościami finalnej warstwy jest kluczowe dla rozwoju nowych technologii i materiałów.

Techniki osadzania w wyparkach próżniowych i ich specyfika

Wyparki próżniowe wykorzystują szereg różnorodnych technik osadzania, z których każda ma swoje specyficzne zastosowania i zalety. Wybór odpowiedniej techniki zależy od rodzaju osadzanego materiału, pożądanych właściwości warstwy oraz rodzaju podłoża. Jedną z najstarszych i najprostszych metod jest odparowanie termiczne. W tej technice materiał źródłowy jest podgrzewany do temperatury wrzenia lub sublimacji w tyglu lub na drucie oporowym, umieszczonym w próżni. Pary materiału następnie kondensują na zimniejszym podłożu. Metoda ta jest skuteczna dla materiałów o stosunkowo niskiej temperaturze wrzenia, takich jak metale, sole czy niektóre polimery.

Bardzo popularną i wszechstronną techniką jest rozpylanie katodowe. Polega ono na umieszczeniu materiału źródłowego (targetu) jako elektrody ujemnej (katody) w komorze próżniowej wypełnionej gazem obojętnym, zazwyczaj argonem. Po przyłożeniu napięcia, jony argonu są przyspieszane w kierunku katody, bombardując jej powierzchnię. Energia kinetyczna jonów powoduje wyrzucanie atomów materiału z targetu, które następnie osadzają się na podłożu. Rozpylanie katodowe pozwala na osadzanie materiałów o wysokiej temperaturze topnienia, takich jak metale, stopy, tlenki czy azotki.

Inne zaawansowane techniki obejmują:

• Osadzanie z wiązki elektronów (E-beam evaporation): materiał źródłowy jest topiony i odparowywany za pomocą skoncentrowanej wiązki elektronów, co pozwala na precyzyjną kontrolę nad szybkością osadzania i jest skuteczne dla materiałów o bardzo wysokiej temperaturze topnienia.
• Rozpylanie magnetronowe: jest to modyfikacja rozpylania katodowego, w której pole magnetyczne jest wykorzystywane do zwiększenia gęstości plazmy i poprawy wydajności procesu, co pozwala na szybsze osadzanie i niższe ciśnienia robocze.
• Osadzanie chemiczne z fazy gazowej (CVD) i fizyczne osadzanie z fazy gazowej (PVD): choć CVD jest odrębną kategorią, często jest realizowane w systemach próżniowych i stanowi alternatywę dla PVD, wykorzystując reakcje chemiczne do tworzenia warstwy.
• Osadzanie molekularnych wiązek (MBE): technika o bardzo wysokiej precyzji, polegająca na kierowaniu strumieni atomów lub cząsteczek na podłoże w warunkach ultrawysokiej próżni, umożliwiająca tworzenie warstw o grubości atomowej.

Każda z tych technik wymaga specyficznych konfiguracji sprzętowych i parametrów procesowych, ale wszystkie opierają się na wspólnej zasadzie dostarczenia materiału źródłowego do stanu gazowego i jego kontrolowanego osadzenia na podłożu w warunkach próżni.

Kluczowe komponenty systemu próżniowego w wyparkach

Sprawnie działający system próżniowy jest fundamentem każdej wyparki próżniowej. Jego zadaniem jest obniżenie ciśnienia w komorze roboczej do poziomu, w którym cząsteczki osadzanego materiału mogą swobodnie przemieszczać się bez znaczących kolizji z cząsteczkami gazu resztkowego. Ten proces zazwyczaj przebiega w dwóch etapach. Pierwszy etap to osiągnięcie tak zwanego „ciśnienia wstępnego”, które jest niższe od ciśnienia atmosferycznego, ale wciąż znacznie wyższe od docelowej próżni roboczej. Do tego celu wykorzystuje się pompy wstępne, takie jak pompy łopatkowe, membranowe lub spiralne, które usuwają większość powietrza i innych gazów z komory.

Drugi etap to osiągnięcie „wysokiej próżni” lub „ultrawysokiej próżni”, w zależności od wymagań procesu. Do tego celu stosuje się pompy główne. Pompy turbomolekularne działają na zasadzie wirującego wirnika z łopatkami, który nadaje cząsteczkom gazu kierunek i prędkość, wypychając je w kierunku wylotu pompy. Pompy dyfuzyjne, starsze technologicznie, wykorzystują strumień oleju lub cieczy roboczej do transportu cząsteczek gazu. Pompy kriogeniczne wykorzystują bardzo niskie temperatury do wychwytywania cząsteczek gazu na zimnych powierzchniach. Wybór odpowiedniego typu pompy głównej zależy od wymaganego poziomu próżni, szybkości pompowania oraz rodzaju gazów obecnych w systemie.

System próżniowy wyparki próżniowej obejmuje również:

• Zawory próżniowe: sterują przepływem gazów i izolują poszczególne części systemu.
• Manometry próżniowe: precyzyjnie mierzą ciśnienie w komorze roboczej i w innych punktach systemu.
• Przewody próżniowe: łączą poszczególne komponenty systemu, muszą być wykonane z materiałów o niskiej przepuszczalności gazów i być odpowiednio uszczelnione.
• Uszczelnienia: kluczowe dla utrzymania próżni, zazwyczaj wykonane z elastomerów lub metalowych pierścieni uszczelniających.
• Komora próżniowa: wykonana z materiałów odpornych na wysokie temperatury i korozję, musi być precyzyjnie wykonana, aby zapewnić szczelność.

Integracja tych elementów w spójny system pozwala na stworzenie stabilnych i kontrolowanych warunków próżniowych, niezbędnych do prawidłowego przebiegu procesu osadzania.

Zastosowania wyparek próżniowych w nowoczesnych technologiach

Zasada działania wyparki próżniowej znajduje szerokie zastosowanie w wielu gałęziach nowoczesnej technologii, od elektroniki po optykę i medycynę. Jednym z najważniejszych obszarów jest produkcja półprzewodników, gdzie wyparki próżniowe są wykorzystywane do osadzania cienkich warstw metali, dielektryków i półprzewodników na płytkach krzemowych. Te warstwy tworzą tranzystory, połączenia i inne elementy układów scalonych, decydując o ich wydajności i funkcjonalności. Precyzja procesu jest tu kluczowa, ponieważ nawet najmniejsze defekty mogą prowadzić do wadliwego działania całego układu scalonego.

Innym istotnym zastosowaniem jest tworzenie powłok ochronnych i dekoracyjnych. Wyparki próżniowe pozwalają na osadzanie twardych, odpornych na ścieranie warstw na narzędziach skrawających, elementach silników czy biżuterii. Powłoki te nie tylko zwiększają trwałość przedmiotów, ale także mogą nadawać im pożądane właściwości, takie jak zmniejszone tarcie czy specyficzny połysk. W przemyśle optycznym, wyparki próżniowe są używane do tworzenia antyrefleksyjnych powłok na soczewkach okularowych, obiektywach aparatów fotograficznych czy ekranach urządzeń elektronicznych. Pozwala to na zwiększenie przepuszczalności światła i poprawę jakości obrazu.

W dziedzinie medycyny i inżynierii biomedycznej, wyparki próżniowe odgrywają rolę w:

• Tworzeniu powłok biokompatybilnych na implantach medycznych, takich jak protezy stawów czy stentach, aby poprawić ich integrację z tkankami organizmu i zminimalizować ryzyko odrzucenia.
• Osadzaniu cienkich warstw przewodzących na czujnikach medycznych i elektrodach.
• Produkcji mikrosystemów, które znajdują zastosowanie w diagnostyce i terapii.
• Tworzeniu specjalistycznych powłok na narzędziach chirurgicznych, które mogą mieć właściwości antybakteryjne lub zmniejszać tarcie.

Zastosowania te stale się rozwijają, napędzane postępem w technologii materiałowej i potrzebą tworzenia coraz bardziej zaawansowanych i wyspecjalizowanych produktów.

Wpływ parametrów procesu na jakość warstw w wyparkach

Jakość osadzanych warstw w wyparkach próżniowych jest ściśle powiązana z precyzyjnym kontrolowaniem szeregu parametrów procesowych. Nawet niewielkie odchylenia od optymalnych wartości mogą znacząco wpłynąć na właściwości fizyczne, chemiczne i strukturalne finalnej powłoki. Jednym z fundamentalnych parametrów jest ciśnienie panujące w komorze roboczej. Zbyt wysokie ciśnienie prowadzi do zwiększonej liczby kolizji między cząsteczkami osadzanego materiału a cząsteczkami gazu resztkowego. Skutkuje to rozproszeniem wiązki, zmniejszeniem energii kinetycznej docierających do podłoża atomów oraz tworzeniem się defektów w strukturze warstwy, takich jak puste przestrzenie czy niejednorodna gęstość.

Temperatura podłoża odgrywa równie kluczową rolę. W zależności od materiału i techniki osadzania, odpowiednio dobrana temperatura może promować dyfuzję atomów na powierzchni podłoża, co prowadzi do tworzenia bardziej uporządkowanej struktury krystalicznej i lepszego przylegania warstwy. Zbyt niska temperatura może skutkować osadzaniem się „amorficznej” warstwy o słabszych właściwościach mechanicznych i elektrycznych, podczas gdy zbyt wysoka temperatura może prowadzić do niepożądanego wzrostu ziaren krystalicznych lub reakcji chemicznych między osadzanym materiałem a podłożem.

Pozostałe kluczowe czynniki wpływające na jakość warstw to:

• Szybkość osadzania: zbyt szybkie osadzanie może prowadzić do tworzenia się naprężeń wewnętrznych w warstwie i jej pękania, podczas gdy zbyt wolne może być nieekonomiczne i zwiększać ryzyko zanieczyszczenia.
• Moc źródła energii (np. moc wiązki elektronów, moc prądu rozpylania): wpływa na szybkość parowania lub rozpylania materiału, a tym samym na szybkość osadzania i energię kinetyczną osadzanych cząstek.
• Skład atmosfery gazowej: w przypadku technik reaktywnych, dodatek gazów takich jak tlen czy azot pozwala na osadzanie związków chemicznych, a ich stężenie jest krytyczne dla stechiometrii i właściwości warstwy.
• Odległość między źródłem a podłożem: wpływa na kąt padania cząstek i jednorodność pokrycia.
• Czystość materiału źródłowego i podłoża: zanieczyszczenia są głównym źródłem defektów w osadzanych warstwach.

Optymalizacja tych parametrów, często przy użyciu metodologii projektowania eksperymentów (DOE), jest niezbędna do osiągnięcia pożądanych właściwości warstw i powtarzalności procesu.
